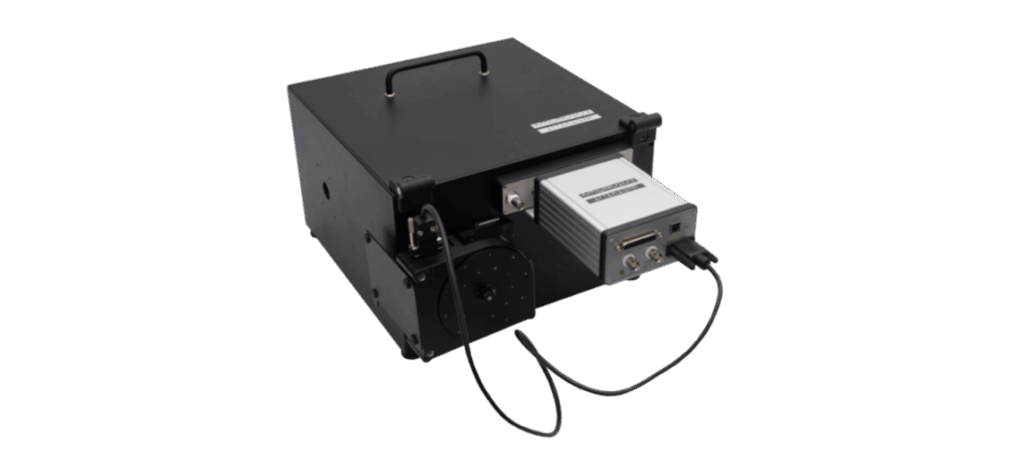

太陽電池向け強度変調光電流・光電圧分光システム

強度変調光電流・光電圧分光システムは、静的光電圧／光電流測定を補完するサンプル検査を可能にします。幅広い周波数範囲で正弦波状の光強度を変調した単色LEDを使用することで、拡散パラメータ、サンプルの時間スケール（キャリア輸送時間）、再結合速度など、多くの運動学的特性を調査できます。電解液に浸漬された光電気化学サンプルの場合、サンプルの両側から光を照射することができます。電解液を通して電解液とサンプル表面の界面を検査するか、背面の光学窓を通して基板とサンプルの界面を検査します。サンプルセットアップは、周囲光と外部電磁場を遮蔽するサンプルチャンバー内に設置されます。

装置によって測定される項目：

少数キャリアの寿命（再結合時間）、
サンプルを通過するキャリアの輸送時間、
界面を通過する電荷移動速度、
拡散定数、
与えられたサンプル
厚さにおける拡散長、
与えられた拡散長におけるサンプル厚さ、
その他の運動量

特徴

アプリケーション

製品情報

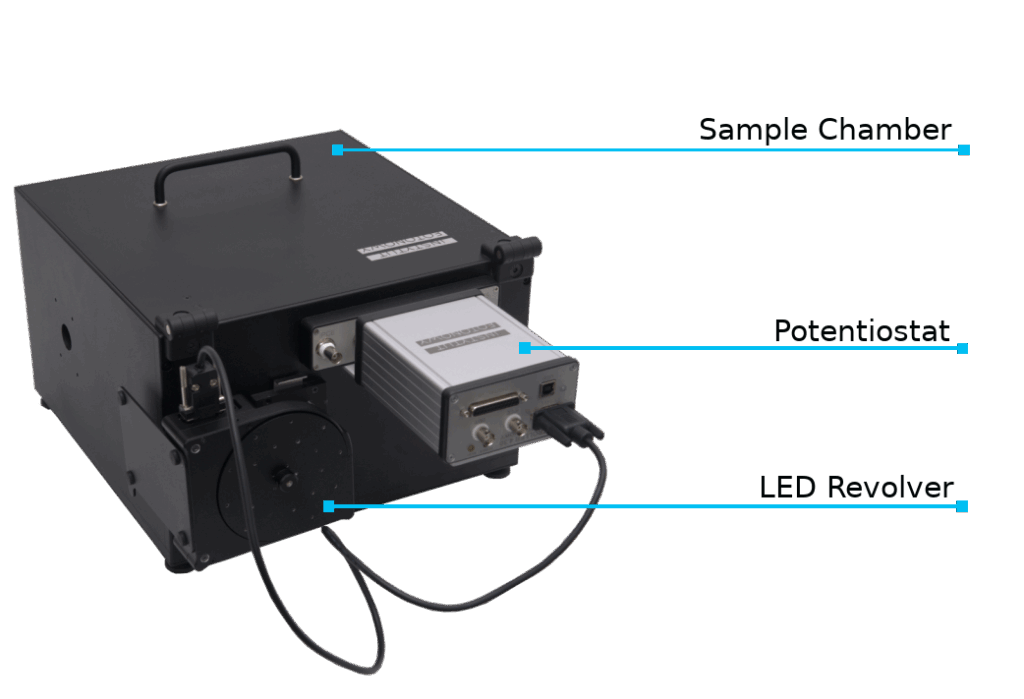

システム構成

仕様：

LEDチェンジャー：

LEDスロット×10
デフォルトLED：365nm, 385nm, 405nm, 450nm, 520nm, 590nm, 630nm, 740nm, 840nm, 白色(3000K)
LEDの標準出力: 3W
光強度変調：方形波、ノコギリ波、正弦波（振幅とバイアス光強度を調整可能)
光変調周波数範囲：1μHz-10kHz

コントローラー：

最大サンプリングレート：1kSample/s
PCとの接続：USB2.0経由

ポテンショスタット：

バイアス電圧範囲: -5V-5V
電流範囲: 10nA, 100nA, 1μA、10μA、100μA、1mA, 10mA
電流分解能: 1pA~100nA(電流範囲に依存)
電気化学キュベット
透明および不透明サンプルに対応
電解液用PTFE容器
リファレンス電極：Ag/AgCl
カウンター電極：Pt

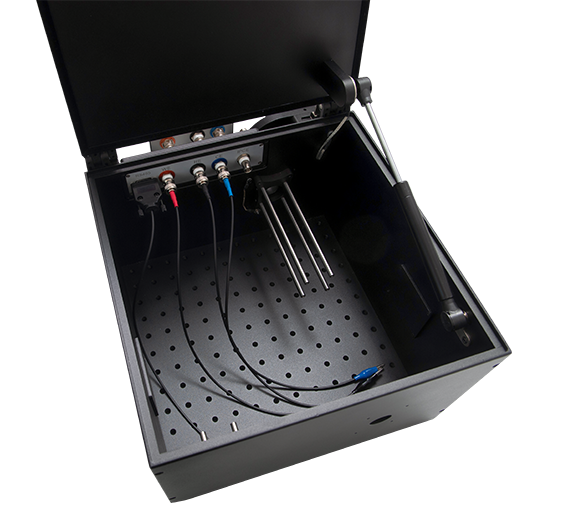

電気化学シールドボックス内部

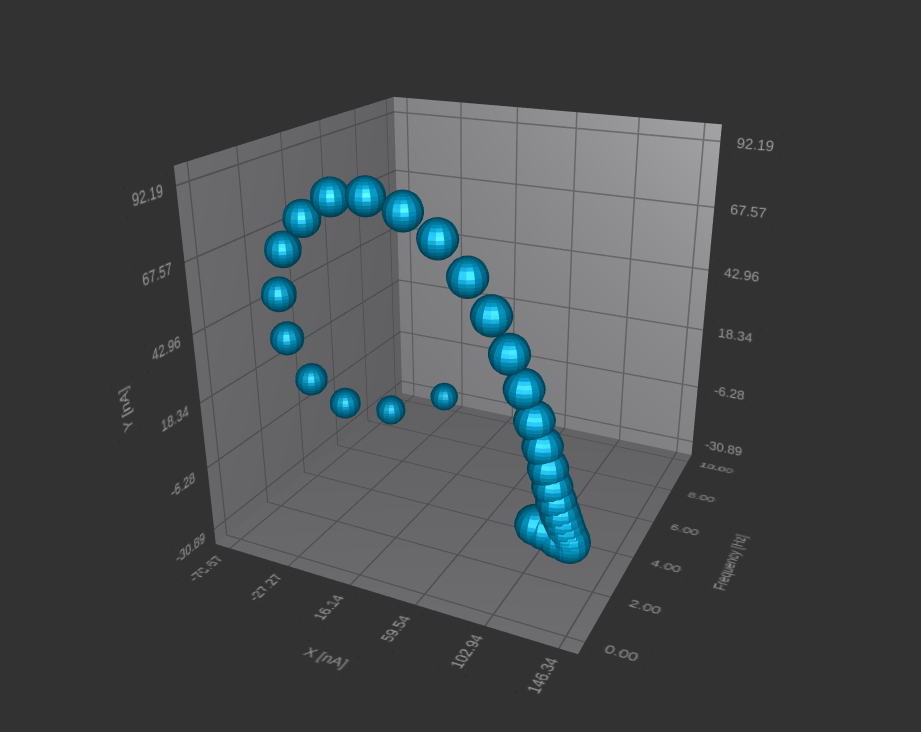

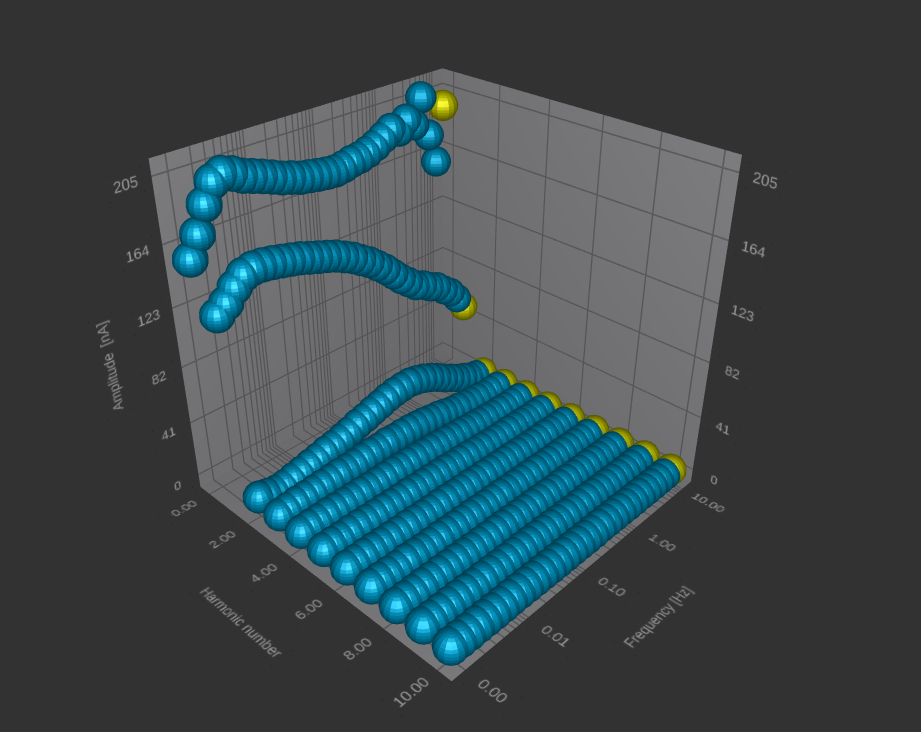

測定結果サンプル

上記に示す測定結果は、KNO3電解液中のITO箔上のナノ結晶アナターゼについて得られたものです。

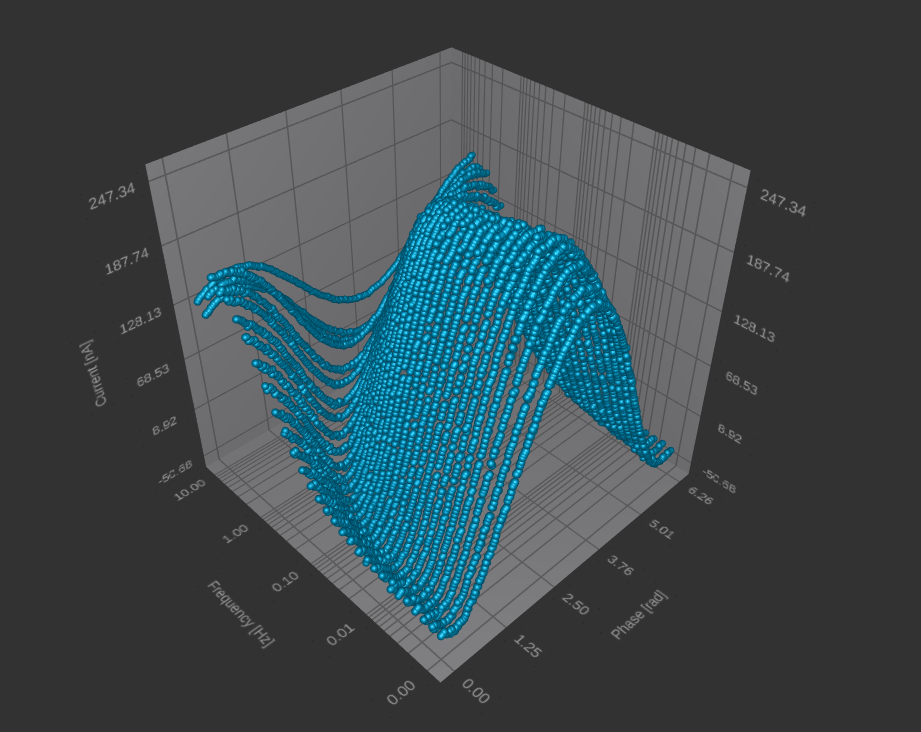

光電流スペクトル
注意：電流の符号規則は、ポテンショスタット測定（世界中のすべてのポテンショスタットで採用されています）ではIUPAC（反転符号）規則が使用されるのに対し、通常の電流符号規則を採用しています。
