無電極VUV(真空紫外)光源

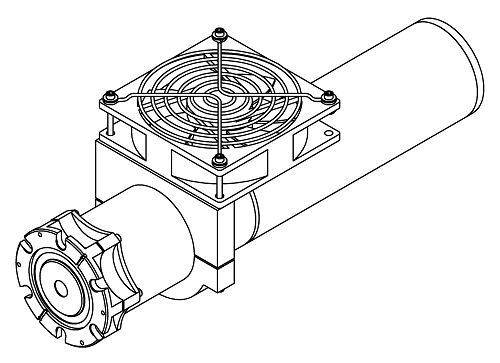

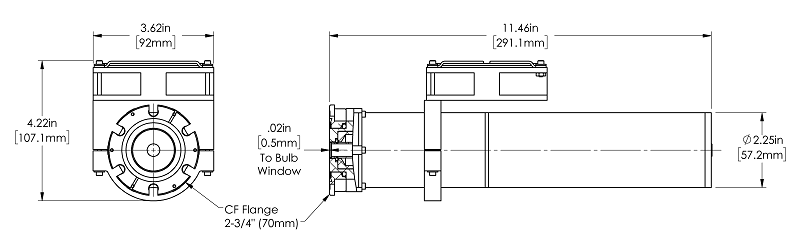

Resonance Ltd. の無電極VUV光源はコンパクトかつメンテナンスフリーで平均寿命が4000時間を超える設計となっています。標準で2.75インチのCFフランジに取り付けることが可能です。内部にはAC100Vのコンセントで駆動可能な一体型のRF励起電源が備わっており、プラグ＆プレイでご使用いただけます。光源のバリエーションとして輝線スペクトル、連続スペクトル、原子スペクトルなど様々なアプリケーションに対応できる多種多様なガスをラインナップしています。
特徴
- コンパクト設計
- 100-400nmの幅広い波長に対応
- 出力モニタリング機能
- ガス温度調節機能
- 1％以下のドリフト
- 輝線、連続、分子、オーロラスペクトルの選択可
- 空冷：外部冷却不要
アプリケーション
- VUV材料研究
- VUV分光分析
- PDP(プラズマディスプレイパネル)蛍光体研究
- 分光器のVUV波長校正
- VUV波長での光学アライメント
- 質量分析における光イオン化
- 真空システム内の水蒸気検出
製品情報
| モデル | 構成 | 出力 | 主要スペクトル |
|---|---|---|---|

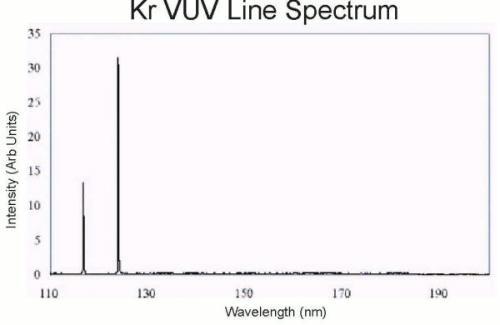

| KrLM-L | Krypton(クリプトン) | ~2mW/str | 116.5, 123.6 |
| XeLM-L | Xenon(キセノン) | ~3mW/str | 129.6, 147 |
| OHeLM-L | Oxygen(酸素) | ~0.04mW/str | 130.2, 130.4 |
| HHeLM-L | Hydrogen(水素) | ~0.04mW/str | 121.4 |
| NHeLM-L | Nitrogen(窒素) | ~0.04mW/str | 120 |
| CIHeLM-L | Chlorine(塩素) | ~0.04mW/str | 118.9 |
| H*HeLM-L | ライマンα | ~0.2mW/str | 121.6 |
| Minimum | Average | Maximum | 単位 | |
|---|---|---|---|---|
| プラズマキャビティ | 30×9 | Mm ID | ||
| 窓材 | MgF2 | |||
| ドリフト | 0.2 | 1.0 | ％ per hour | |
| キャリブレーション | トレーサブルなNIST標準によって決定された絶対強度 | |||
| テスト | VUV波長帯域において波長を測定 | |||
| 寿命 | 1500 | >4000 | Hours | |
| 筐体温度 | 0 | 55 | ℃ | |
| 入力電圧 | 100 | 250 | AC Volts | |
| オプションパルスオペレーション | 50 | 400Hz | Hz | |
| モデル | 構成 | 出力 | 主要スペクトル |
|---|---|---|---|
| ArCM-L | Argon(アルゴン) | ~0.5mW/str | 110~140 |

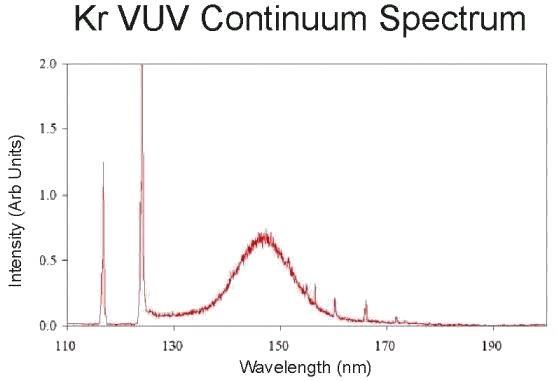

| KrCM-L | Krypton(クリプトン) | ~6mW/str | 124~170 |

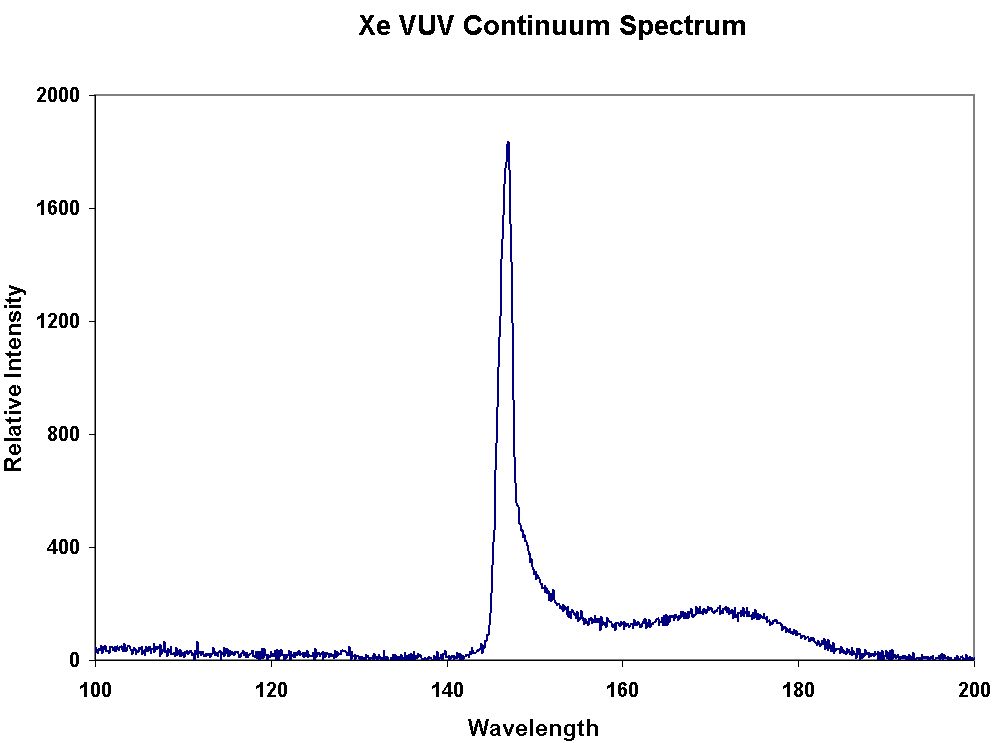

| XeCM-L | Xenon(キセノン) | ~9mW/str | 148~190 |

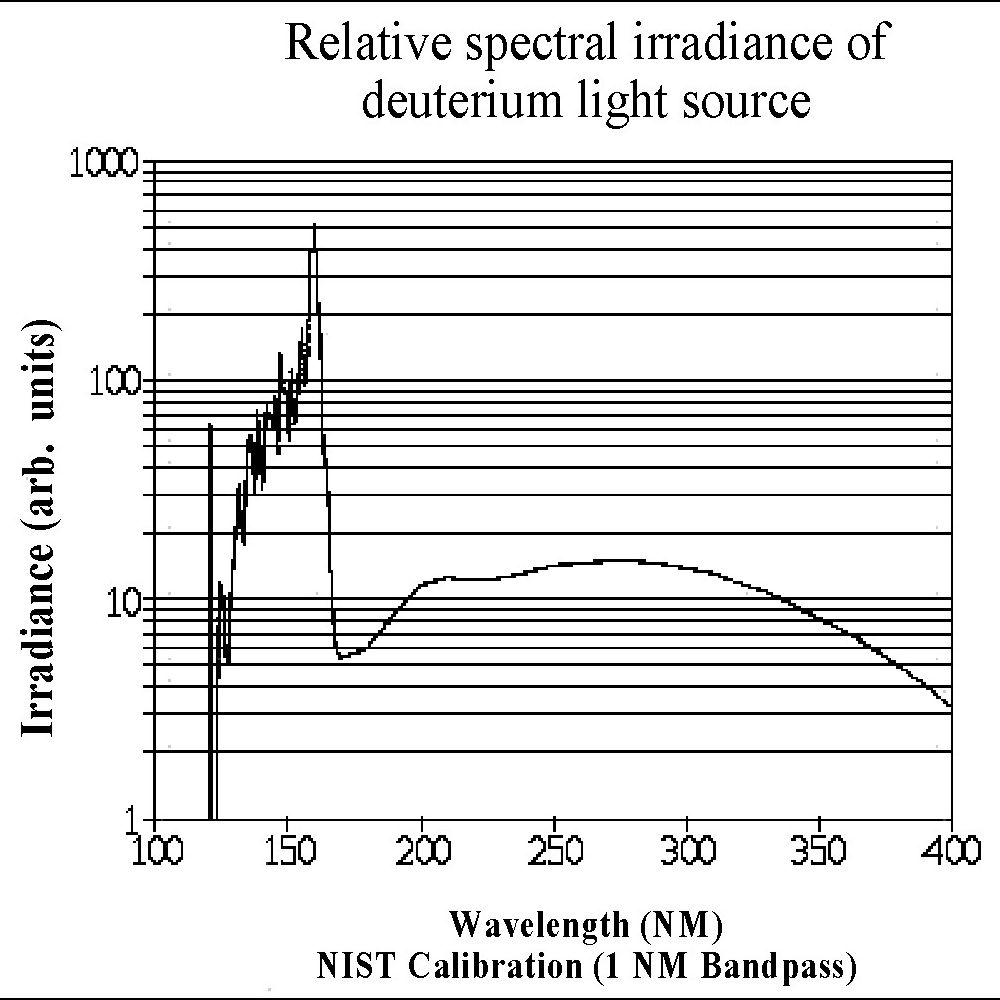

| D2HeCM-L | Deuterium(重水素) | ~4mW/str | 115~400 |
| H2HeCM-L | H2(水素) | ~5mW/str | 113~400 |
| Minimum | Average | Maximum | 単位 | |
|---|---|---|---|---|
| プラズマキャビティ | 30×9 | Mm ID | ||
| 窓材 | MgF2 | |||
| ドリフト | 0.2 | 1.0 | ％ per hour | |
| キャリブレーション | トレーサブルなNIST標準によって決定された絶対強度 | |||
| テスト | VUV波長帯域において波長を測定 | |||
| 寿命 | 1500 | >4000 | Hours | |
| 筐体温度 | 0 | 55 | ℃ | |
| 入力電圧 | 100 | 250 | AC Volts | |
| 入力電流 | 20 | W | ||
| オプションパルスオペレーション | 50 | 10 | KHz | |
| モデル | 構成 | 出力 | 主要スペクトル |
|---|---|---|---|
| OHArMQ-LOT | OH Band | ~0.5mW/str | 308 |
| NOArMQ-LOT | NO Gamma | ~0.1mW/str | 200~260 |
| COArMM-LOT | CO 4th | ~0.1mW/str | 110~200 |
| Minimum | Average | Maximum | 単位 | |
|---|---|---|---|---|
| プラズマキャビティ | 30×9 | Mm ID | ||
| 窓材 | MgF2 | |||
| ドリフト | 0.2 | 1.0 | ％ per hour | |
| キャリブレーション | トレーサブルなNIST標準によって決定された絶対強度 | |||
| テスト | VUV波長帯域において波長を測定 | |||
| 寿命 | 500 | Hours | ||
| 筐体温度 | 0 | 55 | ℃ | |
| 入力電圧(50-60Hz) | 8 | 35 | AC Volts | |
| 入力電流 | 0.3 | 20 | W | |
| オプションパルスオペレーション | 10 | KHz | ||
| モデル | 構成 | 出力 | 主要スペクトル |
|---|---|---|---|
| OArLP-L | O、557.7nm光源 | ~200KRay | 555.7 |
| O2HeMP-L | O2大気波長 | ~2000KRay | 700~900 |
| Minimum | Average | Maximum | 単位 | |
|---|---|---|---|---|
| プラズマキャビティ | 30×9 | Mm ID | ||
| 窓材 | MgF2 | |||
| ドリフト | 0.2 | 1.0 | ％ per hour | |
| キャリブレーション | トレーサブルなNIST標準によって決定された絶対強度 | |||
| テスト | VUV波長帯域において波長を測定 | |||
| 寿命 | 500 | Hours | ||
| 筐体温度 | 0 | 55 | ℃ | |
| 入力電圧(50-60Hz) | 8 | 35 | AC Volts | |
| 入力電流 | 0.3 | 20 | W | |
| オプションパルスオペレーション | 10 | KHz | ||
