単色高出力LED光源 LS-HP1

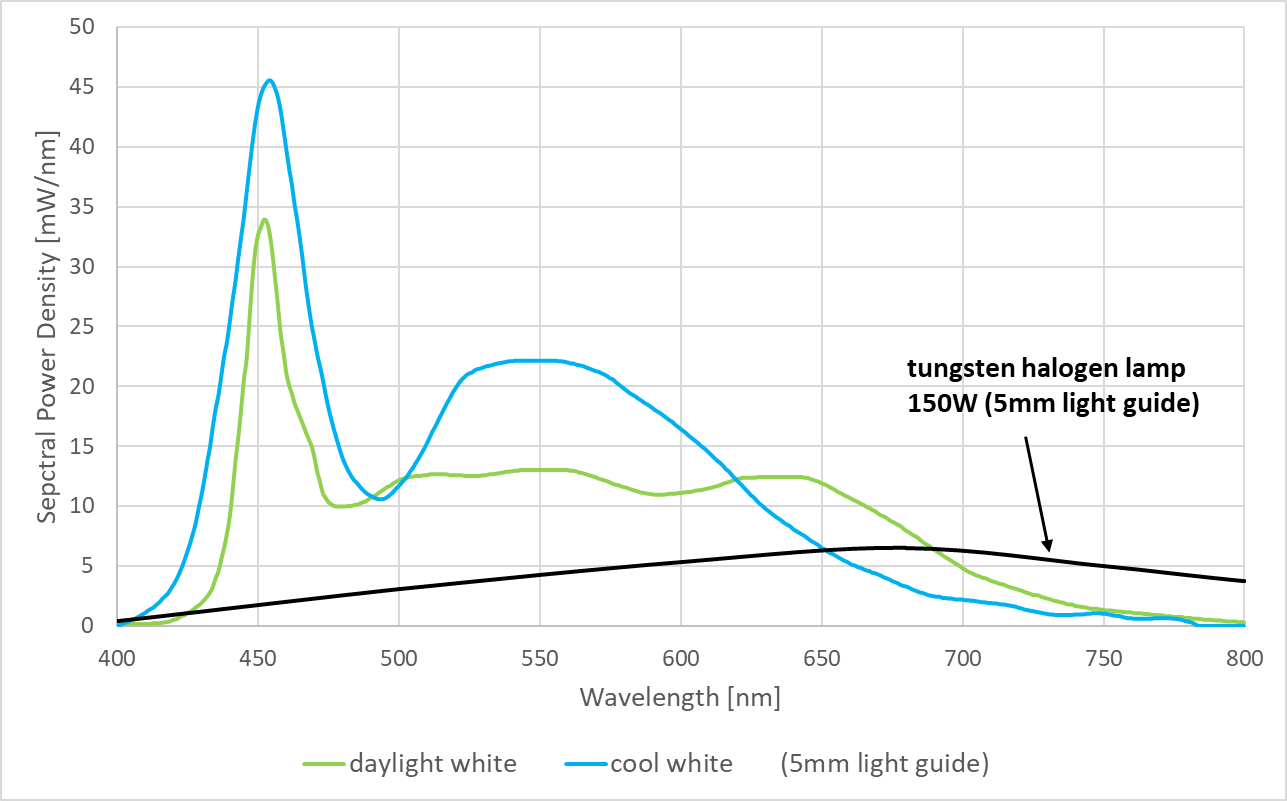

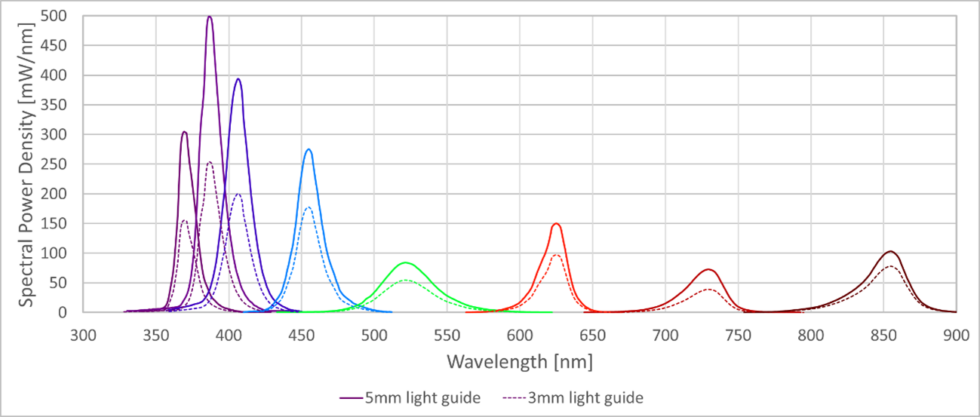

出力グラフ
※クリックすると拡大します。
マシンビジョン、顕微鏡検査、法医学分野など、多くの用途において、高輝度の白色光および単色光を供給する光源が求められています。
LS-HP1は、液体ライトガイド（LLG）用の高出力・高輝度光源シリーズです。卓越した輝度を特徴とし、液体ライトガイドから非常に高い光出力を実現します。
LS-HP1は、15mm²未満の面積で最大100Wの出力を実現する最新世代の高出力LEDを搭載しており、従来の150Wハロゲン電球よりもはるかに明るい光源です。LS-HP1は、コア径3mmまたは5mmの液体ライトガイドに対応しています。
利用可能な波長
| タイプ | 色温度/中心波長 | CRI/FWHM | 出力(3mm LLG) | 出力(5mm LLG) |
|---|---|---|---|---|
| -DW(daylight white) | 5700K | 92 | 2.0W(500lm) | 4.0W(1000lm) |
| -CW(cool white) | 6500-7500K | 70 | 2.5W(760lm) | 4.3W(1350lm) |
| -R(red) | 613nm | 18nm | 1.1W | 1.9W |
| -G(green) | 525nm | 36nm | 1.4W | 2.4W |
| -B(blue) | 460nm | 21nm | 3.0W | 5.1W |
| -365(UV) | 365nm | 15nm | 2.5W | 4.3W |
| -385(UV) | 385nm | 15nm | 4.2W | 7.2W |
| -405(UV) | 405nm | 20nm | 4.5W | 5.8W |
| -415(UV) | 415nm | 20nm | 4.5W | 5.8W |
| -735(NIR) | 735nm | 32nm | 1.4W | 2.5W |
| -780(NIR) | 780nm | 30nm | 1.5W | 2.2W |
| -850(NIR) | 850nm | 35nm | 3.1W | 4.0W |
| -940(NIR) | 940nm | 35nm | 3.6W | 4.8W |
特徴
- 高CRI>90(Cool white)
- 高出力(>7.2W, -385nm)
- 寿命>40,000時間
アプリケーション
- 分光分析
- 材料分析
- 色評価
- センサー評価
製品情報
| LS-HP1 | |
|---|---|
| 光出力形式 | 3mm or 5mm 液体ライトガイド |
| モード | Cold white or daylight white |
| インターフェース | USB-B経由のRS232(COM-Port) |
| トリガー入力 | TTL-levelトリガー or SMA接続によるデジタル変調 |
| 電源 | 外部電源 24V DC、9.0A（付属）、接続：Kycon KPJX-4S、消費電力 100% で最大約 150W（選択した LED によって異なります） |
| 寿命 | >40,000時間 |
| 寸法および重量 | 254mm (L) x 200mm (W) x 120mm (H) (w/oコネクター), 2350g |
| 光出力 | 最大4.3W(5mm LLG) |
