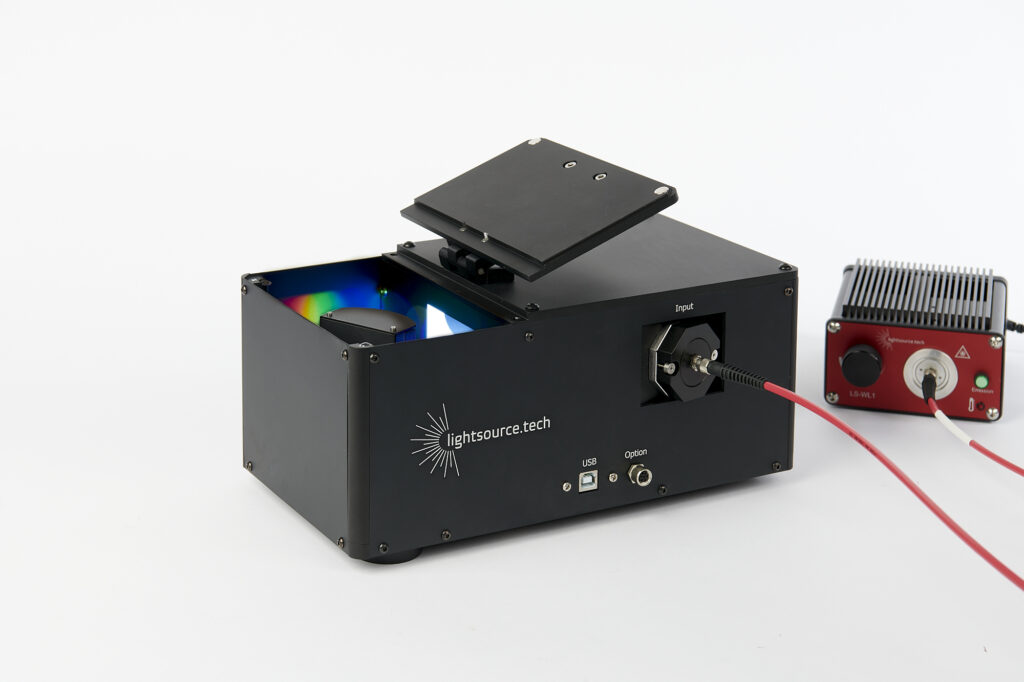

SMAファイバー接続モノクロメーター　Monochromator-F

lightsouce.tech社のMonochromator-FはLEDやレーザー定期プラズマ光源など、お持ちのファイバー結合光源をSMAファイバーを介して接続することが可能です。

すでにSMAファイバーを使用可能な白色光源をお持ちの場合は光源を買い足す必要はありません。

モノクロメーターの高い光スループットとDUVからMIRまでの幅広いスペクトル範囲に対応したグレーティングの利用により、高輝度で柔軟な点光源が実現します。

また内蔵グレーティングはキネマティックマウントにより迅速かつ簡単にユーザーによって交換できます。

電動フィルターホイール(最大5枚のフィルター)と電動シャッターが標準装備されており、オプションで高速シャッターを追加することも可能です。出力波長はUSBインターフェース経由のソフトウエア制御によって選択可能です。

特徴

Monochromator-F
光入力、出力	SMAコネクター(入力＆出力)、マルチモードファイバー(50-1000μm)
焦点距離	101.6mm(4")
波長範囲	190-5.5μm
FWHM	1-28nm
グレーティング	50x50mm²(様々なグレーティングを使用可能)
2次光カットフィルタ	最大5枚、1/2inch、厚さ:1mm 標準セット: 3フィルター(UV-VIS-NIR)内蔵
再現性	0.1nm
スキャニングスピード	100-300nm/s
インターフェース	RS-232(USB-B経由)
オプション	Trigger In, Trigger/Busy Out, and additional one of each Input/Output (TTL), +5V/GND via 6 pole M8 sensor/actuator socket
ソフトウエア	LabVIEW™ GUI, Direct control via RS-232
寸法	291 mm (length) 182 mm (width) 124 mm (height) Weight: 4kg
電源	Plug-in power supply (universal), 12V DC, 2.5A 消費電力: approx. 5 W

テーブル1: ファイバー径、グレーティング、FWHM

	lines/mm(グレーティング)
ファイバー径[μm]	300	600	1200	1800	2400	3600
200	8.0nm	4.0nm	2.0nm	1.3nm	1.0nm	0.7nm
400	12.4nm	6.2nm	3.1nm	2.1nm	1.6nm	1.0nm
600	18.6nm	9.3nm	4.7nm	3.2nm	2.4nm	1.5nm
1000	28.0nm	14.0nm	7.0nm	4.7nm	3.5nm	2.3nm
