KURALOW™技術 ― 低温硬化用途向け接着技術
(出典：Krylex.com / Chemence)
KRYLEX製品技術の紹介
コンシューマー向け電子機器は、メーカーや製品、モデルごとに設計や外観が大きく異なります。また、ターゲット市場に応じて、高価な材料から低コストな材料まで、さまざまな材料が採用されています。
このような設計や仕様の多様化により、電子機器には金属、プラスチック、ガラスなど、多種多様な材料が使用されています。
さらに、各メーカーは製品のデザイン性や使用感を向上させるため、高温に弱い材料を採用するケースが増えています。
例えば、
- アルマイト処理（陽極酸化）された金属表面
- 多くのプラスチック材料
- 各種ガラス
は、従来の熱硬化型接着剤で必要とされる高い硬化温度に耐えられない場合があります。
さらに、約80℃で硬化可能な新しい接着剤技術であっても、信頼性への影響、熱疲労、熱負荷（Thermal Budget）の観点から、すでに許容限界に近づいています。
熱負荷（Thermal Budget）とは
熱負荷（Thermal Budget）は、電子機器の製造工程において非常に重要な考え方です。
これは、製造工程中に部品へ加えられる熱エネルギーの総量を表す指標であり、
- 熱による材料の拡散現象への影響
- 各工程で許容される残りの温度・時間条件（温度‐時間ウィンドウ）
を評価するために用いられます。
従来の低温接着方法
80℃を超えることができない用途では、
通常、加熱を必要としない接着剤が使用されます。
代表例として、
- 二液反応型接着剤
- 室温硬化型接着剤
- UV硬化型接着剤
- UV＋熱のデュアルキュア接着剤
などがあります。
しかし、これらの接着システムにはそれぞれ制約や欠点があり、多くの用途では適用が困難な場合があります。
| 2K RT硬化 | 湿気硬化PUR | UV硬化 | UV＋デュアル低温熱硬化 | 例：80℃低温熱硬化 | KURALOW硬化技術（例：60℃） | |
|---|---|---|---|---|---|---|
| 作業可能時間（時間） | 数分 | 8時間以上 | 8時間以上 | 8時間以上 | 8時間以上 | 8時間以上 |
| 微細ピッチディスペンス | なし | なし | あり | あり | あり | あり |
| シャドー硬化 | あり | あり | なし | あり | あり | あり |
| プラスチックへの接着 | 良好 | 良好 | 良好 | 良好 | 良好 | 良好 |
| 金属への接着 | 優秀 | 中程度 | 良好 | 良好 | 良好 | 優秀 |
KURALOW™技術
KURALOW™技術は、
55℃という非常に低い温度でも高い反応性を示しながら、室温では優れた保存安定性（ワークライフ）を実現した独自の接着技術です。
本技術を採用した製品は、
- 幅広いプラスチック
- 金属
に対して高い接着性を示すだけでなく、優れた信頼性も備えています。
低温で硬化できるため、
従来の熱硬化型接着剤と同等の高い接着力・信頼性を維持しながら、
電子機器の熱負荷（Thermal Budget）を抑えられる
ことが大きな特長です。
硬化方式
KURALOW™技術は、用途に応じて以下の2種類の硬化方式に対応しています。
- 熱硬化専用システム
- UV＋熱によるデュアルキュアシステム
（詳細は「Active Alignment Technical Bulletin」を参照）
KE2000シリーズ
KE2000シリーズは、
熱硬化専用（Thermal Only）
のKURALOW™技術を採用した製品群です。
主な特長は次のとおりです。
- 55℃という低温で硬化可能
- 約100～130℃では短時間で急速硬化（スナップキュア）が可能
- 配合によっては、室温で72時間から数週間の保存安定性を実現
また、KURALOW™化学プラットフォームにより、
優れた接着性能と高い信頼性を提供します。
KE2000シリーズの特長
| 測定条件 | KE2000-23 | KE2000-50 |
|---|---|---|
| 粘度［cP］2 rad/s @25℃ | 81,773 | 40,274 |
| 粘度［cP］10 rad/s @25℃ | 30,111 | 19,281 |
| 粘度［cP］20 rad/s @25℃ | 21,738 | 15,107 |
| チキソトロピー指数 | 3.76 | 2.67 |
| 比重 | 1.23 | 1.17 |
| 硬化開始温度（℃、熱硬化のみ） | 61.8 | 61.5 |
| 作業可能時間 @25℃（粘度変化＋120%） | 5日 | 5日 |
| 粒径［完成品］（フィネスゲージ） | 10 | 10 |
| 60℃/60分 硬化条件 | ||
| 体積収縮率（%） | 1.72 | -0.56 |
| ショアD硬度 | 70 | 60 |
| 破断伸び（%） | 44.1 | 36.5 |
| 破断引張強さ［MPa］ | 14.3 | 17.9 |
| 引張弾性率［MPa］（Instron） | 541 | 1188 |
| 貯蔵弾性率［MPa］@25℃（DMA） | 1,015 | 375 |
| 重ねせん断強度 | 単位［MPa］ | |
|---|---|---|
| PC | PC-PC（80℃／30分） | 6.47 |
| PC-PC（70℃／30分） | 7.21 | |
| PC-PC（60℃／60分） | 7.13 | |
| PC-PC（60℃／30分） | 8.42 | |
| PC-PC（55℃／30分） | 8.16 | |
| PC-PC（55℃／30分） | 8.54 | |
| ステンレス鋼 | PC-SS（60℃／60分） | 8.38 |
| PC-SS（60℃／30分） | 8.79 | |
| アルミニウム | PC-Al（60℃／60分） | 8.38 |
| PC-Al（60℃／30分） | 8.29 | |
| Al-Al（60℃／60分） | 14.79 | |
| Al-Al（60℃／30分） | 15.43 | |
| 鋼 | Steel-Steel（60℃／60分） | 15.96 |
| Steel-Steel（60℃／30分） | 15.37 | |
- 優れたディスペンス性（微細ピッチ塗布に対応）
- ジェットディスペンス、ニードルディスペンスの両方に対応
- 室温で高い保存安定性（長いワークライフ）
- 55℃から硬化可能
- 100℃以上ではスナップキュア（急速硬化）が可能
- プラスチック、金属、ガラスへの優れた接着性

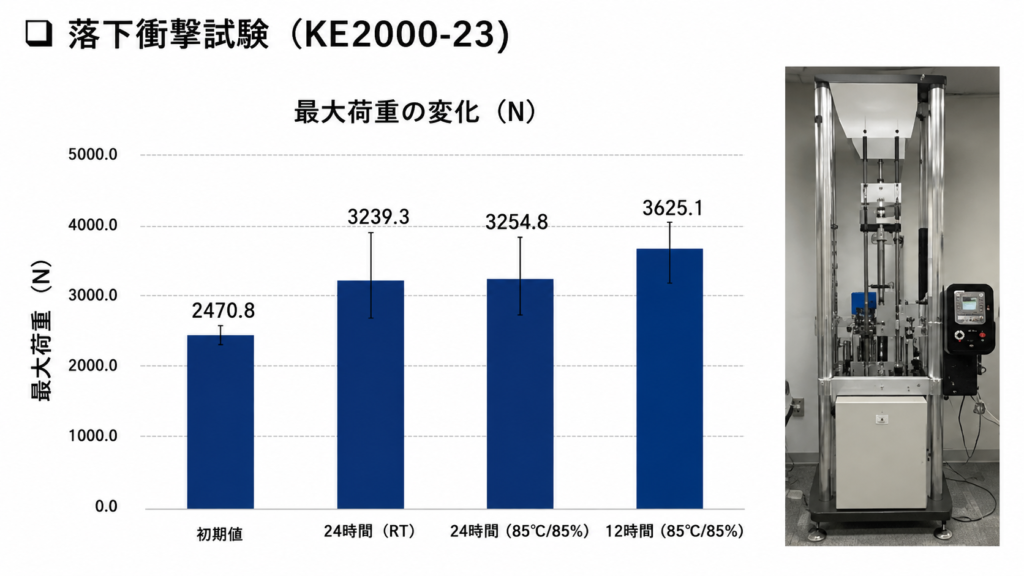

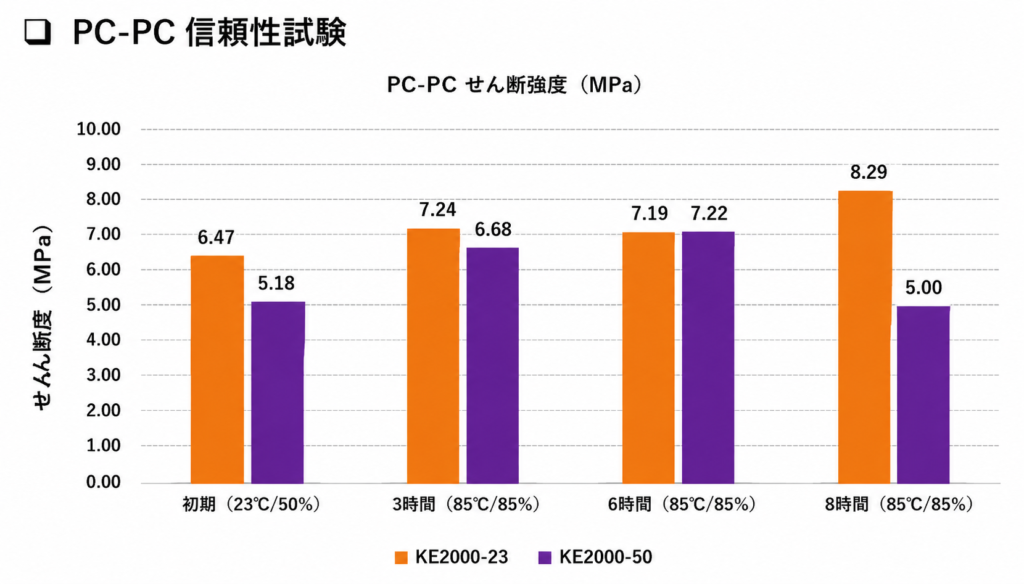

- 落下試験、温度サイクル試験などで優れた信頼性
- RoHSおよびREACHに適合
まとめ
KURALOW™技術は、
一液型プレミックス接着剤でありながら、従来にはなかった低温硬化を実現した革新的な接着技術です。
55℃という低い硬化温度により電子機器の熱負荷を大幅に低減しつつ、多様な高表面エネルギー・低表面エネルギー材料に対して優れた接着性を発揮します。
さらに、高い信頼性と長い保存安定性を兼ね備えており、熱に弱い電子部品や材料を使用する最新の電子機器組立に適したソリューションとなっています。
