PIDランプ
Resonance Ltd.はキセノンもしくはクリプトンガスが充填されたRF励起のPIDランプを製造しています。適切な充填ガスと窓材の組み合わせにより、10.6 ～ 8.4 eV の出力範囲のほぼ単一波長を出力します。独自のガス密閉技術および処理技術により非常に高い安定性と出力を備えたPIDランプです。
PIDランプは、コンパクトで堅牢な低圧ガス放電ランプであり、様々な揮発性有機化合物（VOC）を測定するための光イオン化検出器（PID）に使用されます。PIDランプでは、ガスの固有の「共鳴」周波数がバルブ内のプラズマによって励起されます。適切な封入ガスと窓材を組み合わせることで、11.7～4.9eVの範囲で単色に近いエネルギーを選択できます。米国と日本のプロジェクトで開発された独自のシーリング技術と加工技術により、非常に高い安定性と出力を備えたランプを製造しています。すべてのランプはburn-in試験とVUV試験を実施しており、世界中のお客様の要件を満たす最高の品質を確保しています。
特徴
- >2000時間の寿命(出力半減)
- 1年間の保存期間
- 高い透過率の窓材
- 高出力
- カスタムデザイン可能
- PhotoVac™およびMSA™の交換用バルブ
アプリケーション
- VOCガス検出
- ガスクロマトグラフィー(GC)
- 質量分析装置(MS)
製品情報
基本仕様
| PIDランプ | |
|---|---|
| 直径 | φ12.00㎜±0.2㎜ |
| 寿命 | >2000hours |
| 出力 | 123.6nm (10.6eV lamps) |
PIDランプタイプ
| モデル | Kr10.6- B6x30 | Kr10.0- B6x30 | Xe8.4- B6x30 | Kr10.6- B12x58 | Kr10.0- B12x58 | Xe8.4- B12x58 | 単位 |
|---|---|---|---|---|---|---|---|
| ピーク波長 | 116.5, 123.6 | 123.6 | 117,124, 145 | 116.5, 123.6 | 123.6 | 147 | nm |
| 窓材 | MgF2 | CaF2 | MgF2 | MgF2 | CaF2 | MgF2 | |
| 出射角 | 45 | 45 | 45 | 45 | 45 | 45 | 度 |
| 長さ/直径 | <3.1/0.6 | <3.1/0.6 | <3.1/0.6 | <5.1/1.2 | <5.1/1.2 | <5.1/1.2 | cm |
| 保管寿命 | >5 | >5 | >5 | >5 | >5 | >5 | 年 |
| 光源寿命 | >2000 | >2000 | >2000 | >2000 | >2000 | >2000 | 時間 |

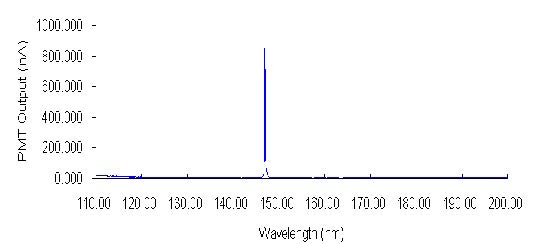

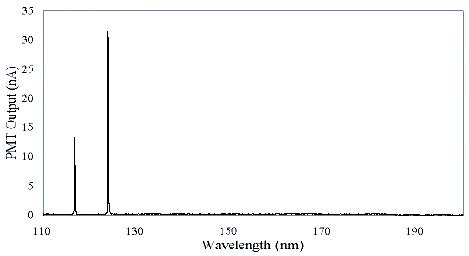

スペクトル
オプション
- PIDキット(バルブ、エキサイター、イオンコレクター)
- カスタムバルブデザイン
Resonance社のPIDランプの特徴
低圧RF励起ガス放電ランプでは、電子がPIDランプ内の原子を励起し、非常に特異的なスペクトル波長を発光させます。これらのスペクトル「線」は通常、窓の短波長カットオフまで有効な波長範囲に現れます。Resonance社のPIDランプでは、不要な「不純なスペクトル」が最小限に抑えられており、0.1%を下回ります。これにより、Resonance社のPIDランプを搭載したPID装置の光イオン化感度は、ランプごとに変化したり経時変化したりすることはありません。
最も一般的に使用されるPIDランプは、クリプトンを封入した10.6、10.0 eVのフッ化マグネシウム窓付きランプです。Resonance社のランプは、高温処理を可能にする硬質ガラスシール、非常に高いVUV透過率を持つ特殊な低蛍光のフッ化マグネシウム、および大容量のケミカルゲッターを備えています。これらの高度な製造方法を組み合わせることで、非常に高いスペクトル純度と、並外れた動作寿命および保管寿命を備えたPIDランプが実現します。これらのPIDランプは、ハッブル宇宙望遠鏡で使用されているランプと構造が似ており、宇宙の厳しい熱環境における10年間のミッション寿命要件を満たしています。
使用上の注意
使用中、窓に光重合堆積物が蓄積するため、PIDランプの輝度が低下したように見える場合があります。これらの堆積物は、有機化合物の結合によって窓に薄い紫外線吸収膜が形成されることで発生します。これらの膜は綿棒とメタノールで拭き取るか、0.3ミクロンの酸化アルミニウム粉末で優しく磨くことで除去できます。窓の清浄度を維持すれば、Resonance社のPIDランプの動作寿命は2,000点灯時間を超えます。
