コンパクトUV照度計 URAD-PR UV硬化UV接着

特徴

アプリケーション

2種類のプローブおよび使用可能な波長	UVC および UVB: 255, 265, 275, 295, 305, 325, 340
2種類のプローブおよび使用可能な波長	UVA および Blue: 365, 385, 395, 405, 420, 450
波長数	1波長	2波長	3波長	4波長
型番： WWW-XXX-YYY-ZZZ : Wavelengths (nm)	URAD-PR-WWW	URAD-PR-WWW-XXX	URAD-PR-WWW-XXX-YYY	URAD-PR-WWW-XXX-YYY-ZZZ

本製品は、校正済みUVセンサーをスマートフォンに接続し、専用アプリで測定データを表示・読み取る構成となっています。選択したセンサーの校正に応じて、UVC・UVB・UVAを含むUVスペクトル全域の測定が可能です。

照度は1 mW/cm²～10 W/cm²（その他の測定レンジも要望に応じて対応可能）の範囲で測定でき、積算エネルギーの記録も行えます。測定データはスクリーンショットとして保存するほか、CSVファイルとしてエクスポートすることもでき、詳細な解析に利用できます。

付属のスマートフォンが表示・操作ユニットとして機能し、専用のURADアプリがインストールされています。センサーはさまざまなUV光源に合わせて校正されており、アプリは複数のセンサーを管理できます。センサーを接続すると、センサーの種類と校正情報が自動的に認識されます。

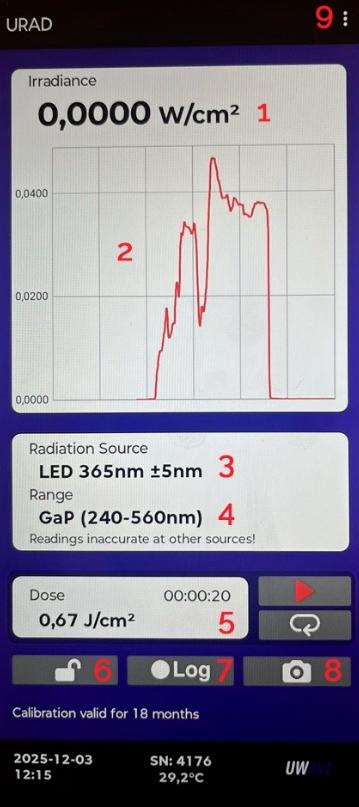

アプリの使用手順

照度（Irradiance）の表示
現在のUV照度を表示します。
照度履歴グラフ
過去1分間の照度変化をグラフで表示します。
光源の選択
評価する光源を選択します。センサーは複数の光源に対して校正可能で、「ハンバーガーメニュー」（9）から切り替えられます。
測定波長範囲
表示される照度に寄与している光源の波長範囲を表示します。
積算エネルギー（Dose）測定
積算エネルギー（Dose）の測定・管理機能です。Doseは、照度を時間積分した値（J/cm²）として算出されます。
ホールド機能
現在の照度測定値を保持（ホールド）します。有効時は画面に赤色で「Hold」と表示されます。
データ記録（ログ機能）
照度、積算エネルギー、温度の測定値をタイムスタンプ付きで記録します。詳細はユーザーマニュアルをご参照ください。
スクリーンショット
現在の画面表示をスクリーンショットとして保存できます。
ハンバーガーメニュー
校正設定の切り替えを行います。また、ファームウェアのバージョン情報やUWAVEへのお問い合わせ情報も確認できます。

波長感度

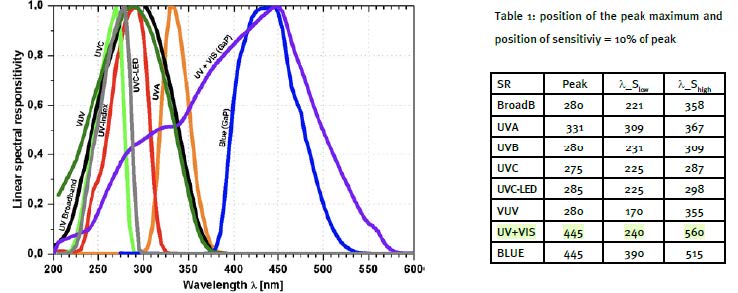

以下の図は、利用可能な各センサーの分光感度特性を示しています。表1には、それぞれのセンサーの感度ピーク波長と、感度がピーク値の10%となる波長範囲を示しています。

UV測定では、標準仕様としてフィルターなしの広帯域SiC（炭化ケイ素）センサーが採用されています。一方、UV光源がセンサーの測定対象外となる放射（例えば、水や空気の殺菌に使用されるUV中圧ランプから放射される殺菌効果のないUV成分）も発する場合には、それらの影響を除くため、**フィルター付きセンサー（UVC、UVB+C、またはUVA専用）**を選択する必要があります。

また、390 nmを超える波長の測定には、GaP（リン化ガリウム）ベースの検出器が使用されています。

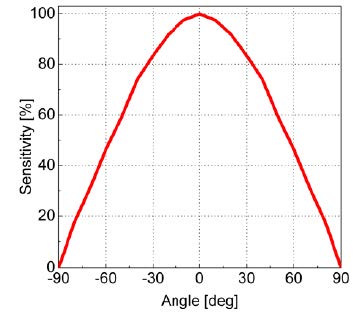

センサー視野角

仕様

URAD 仕様
センサー接続	USB Type-C（ケーブル長：2 m）
スマートフォン	Android Motorolaスマートフォン（USB-C充電器付属）
分光感度	240～560 nm
校正対応波長	UVC：255、265、275 nm UVB：295、305、325、340 nm UVA：365、385、395、405 nm Blue：420、445 nm
標準測定範囲	1 mW/cm² ～ 10 W/cm²（その他の測定レンジはご要望に応じて対応）
外形寸法（幅×高さ×奥行）	プローブ：53 × 38 × 24 mm スマートフォン：165 × 75 × 10 mm
質量	プローブ：56 g スマートフォン：210 g
保護等級	IP60
動作環境	温度：-20℃ ～ +80℃湿度：80%RH以下（結露なきこと）
保管環境	温度：-40℃ ～ +80℃湿度：80%RH以下（結露なきこと）
